產品介紹

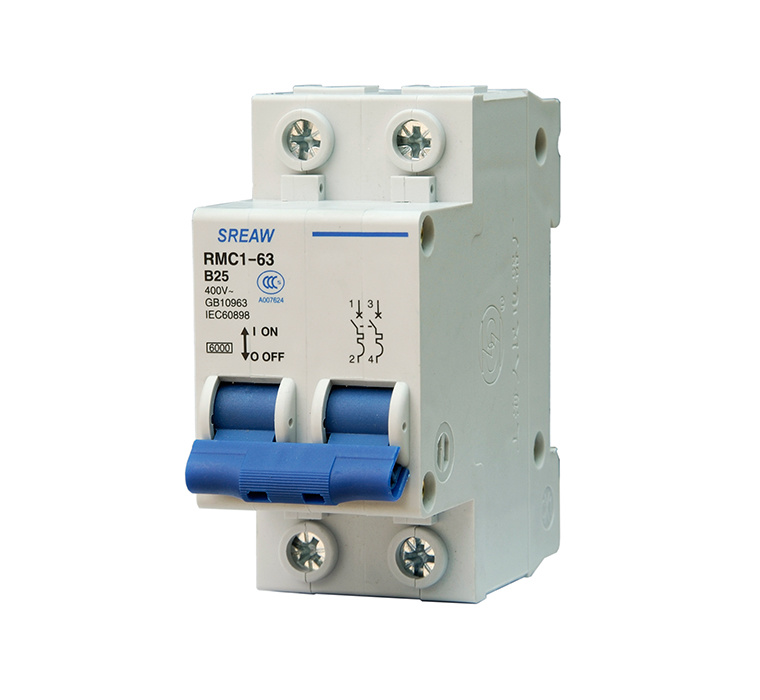

RMC1-63

用途：

RMC1-63（B）　　無感或微感電路

　　　　　　　　短路及過載保護

　　　　　　　　可做隔離開關使用

RMC1-63（C）　　照明配電電路

　　　　　　　　短路及過載保護

　　　　　　　　可做隔離開關使用

RMC1-63（D）　　工業配電電路

　　　　　　　　短路及過載保護

　　　　　　　　可做隔離開關使用



使用環境：

環境溫度：-5?C~+40?C

海拔：≤2000m

空氣相對濕度：≤95%



結構特點：

具有短路限流結構——額定短路分斷能力高

具有過載及短路保護裝置——保護功能齊全

采用“框式”接線結構——接線安全可靠

可配多種附件：剩余電流動作斷路器、輔助觸頭、報警觸頭、分勵脫扣器、欠壓脫扣器、過欠壓脫扣器——功能擴展簡便

模塊化、模數化——任意組合，系列配套

TH35mm標準安裝軌安裝——安裝簡捷方便

標準：

IEC 60898-1 GB10963.1

技術參數：

額定工作電壓　　AC230V/400V(1P), AC400V(2P,3P,4P)

電氣壽命　　4000次

機械壽命　　10000次

脫扣特性　　B型3~5In瞬時脫扣

　　　　　　C型5~10In瞬時脫扣

　　　　　　D型10~14In瞬時脫扣



額定運行短路分斷能力

額定電流(A)　　電壓(V)　　分斷能力(kA)

B、C:1-40　　　230/400　　　　6

B、C:50、63　　230/400　　　　4.5

D　　　　　　　230/400　　　　4.5
